數控車床刀架的布局分為排式刀架和臥式回轉刀架兩大類。為了讓大家更加直觀的了解數控車床刀架的布局及形式，我們山東正工數控設備有限公司作為專業的數控車床廠家依據我公司數控車床的刀架布局形式繪制了排式刀架和臥式回轉刀架的簡圖，供大家參考：

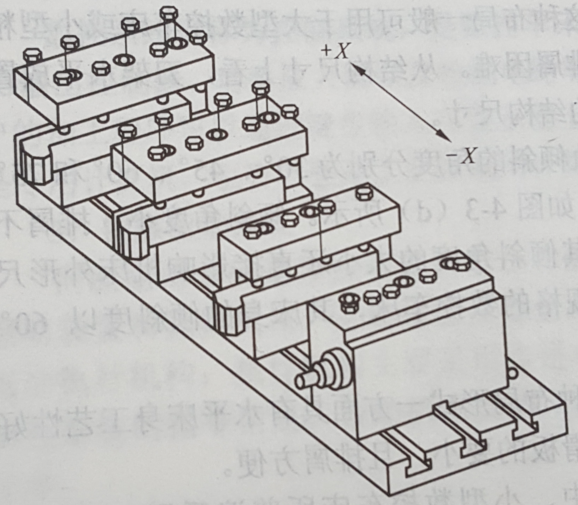

【如下圖為數控車床排式刀架簡圖】

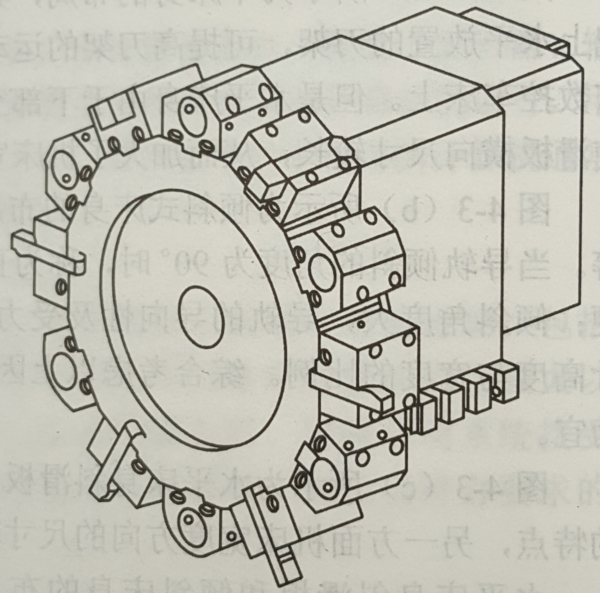

【如下圖為數控車床臥式回轉刀架簡圖】
以上兩圖是目前兩坐標聯動數控車床多采用的刀架布局形式，數控車床刀架的兩種布局形式，一種是用于加工盤類零件的回轉刀架，其回轉軸垂直于主軸；另一種是用于加工軸類的盤類零件的回轉刀架，其回轉軸平行于主軸。
四坐標軸控制的數控車床，床身上安裝有兩個獨立的滑板和回轉刀架，也稱為雙刀架坐標數控車床。其上每個刀架的切削進給量是分別控制的，因此兩刀架可以同時切削同一工件的不同部位，既擴大了加工范圍，又提高了加工效率，適合于加工曲軸、飛機零件等形狀復雜、批量較大的零件。
相信大家在了解了數控車床刀架布局形式的同時，也已經知道了不同刀架布局形式的數控車床具有的加工能力以及適合哪種類型零件的加工。我們山東正工數控設備有限公司專業致力于數控車床的研發、生產與銷售。如您有數控車床的需求，歡迎聯系我們！
